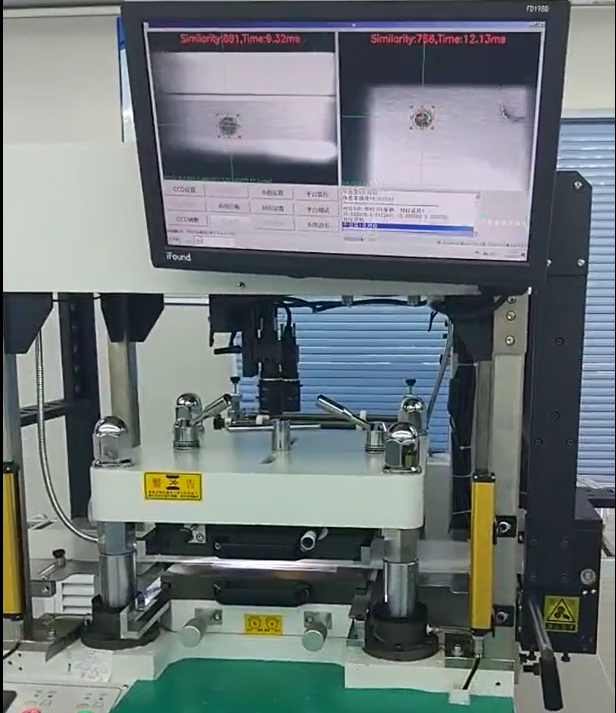

CCD视觉平刀模切机


产品详情

产品说明: 现阶段模切行业的标准对于精度、稳定性、效率的要求也越来越高,利用视觉引导技术也逐渐成为此类设备的必要配置。本系统是针对高精度工艺复杂的模切产品开发的,根据目标物的尺寸和对模切质量的精度要求,确定视觉系统的相机数量。利用多台相机进行目标物特征(MARK点、边、角信息等)的定位,综合定位信息运用视觉引导技术,确定刀模与待切材料的相对位置,调整产品使得与刀模平齐,进行冲切。

适应领域:不干胶、美纹纸、双面胶、反射片、增光片、扩散片、泡棉、PET、保护膜、铜箔、铝箔等



产品特点



高精度、高效率、高稳定性的视觉对位算法;



高简易性、可与各种运动平台实现快速整合;



可提供高完整性、拓展性、开发性的整机方案;



可根据客户具体机型进行定制化的高效方案。



产品参数



硬件平台:工业级工控机+四元数运动控制卡



对位精度:±5μm      模切产品精度:±3.5



对位时间:<400ms     模切产品速度:6000/小时



CCD个数:2            具有对位补偿:是



靶标形状:圆、角、边、方形、文字或不规则图形等



支持对位平台:UVW平台、XXYY平台
